Quais são os cenários de aplicação para sistemas de barramento troncalizado fechados?

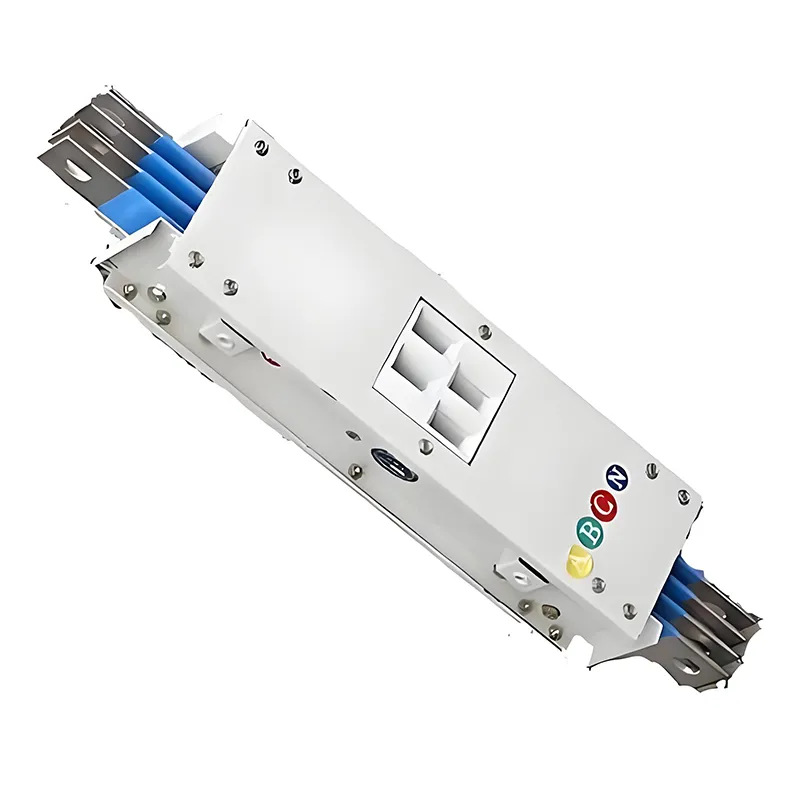

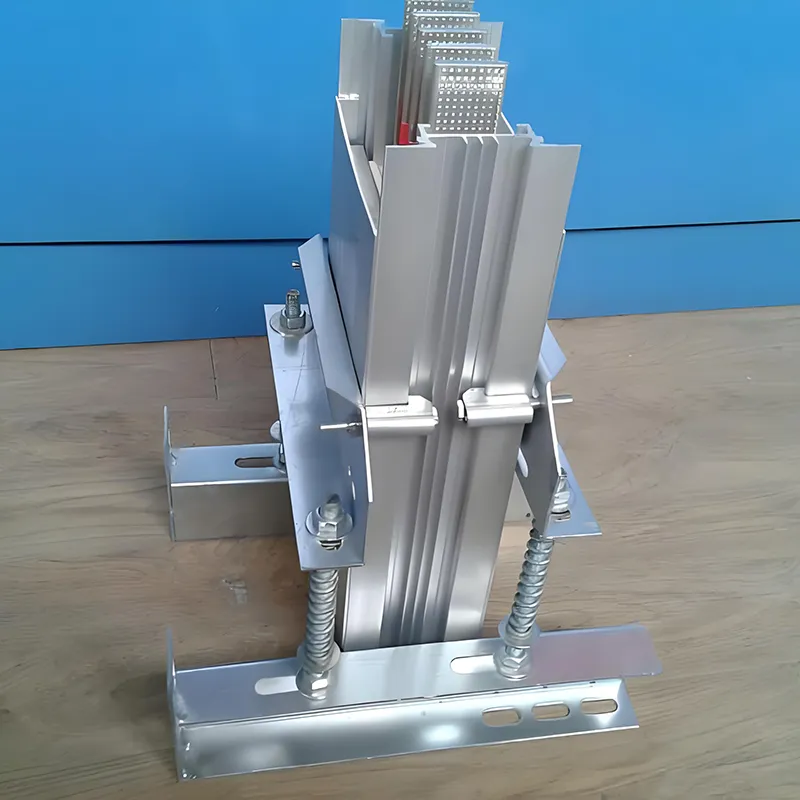

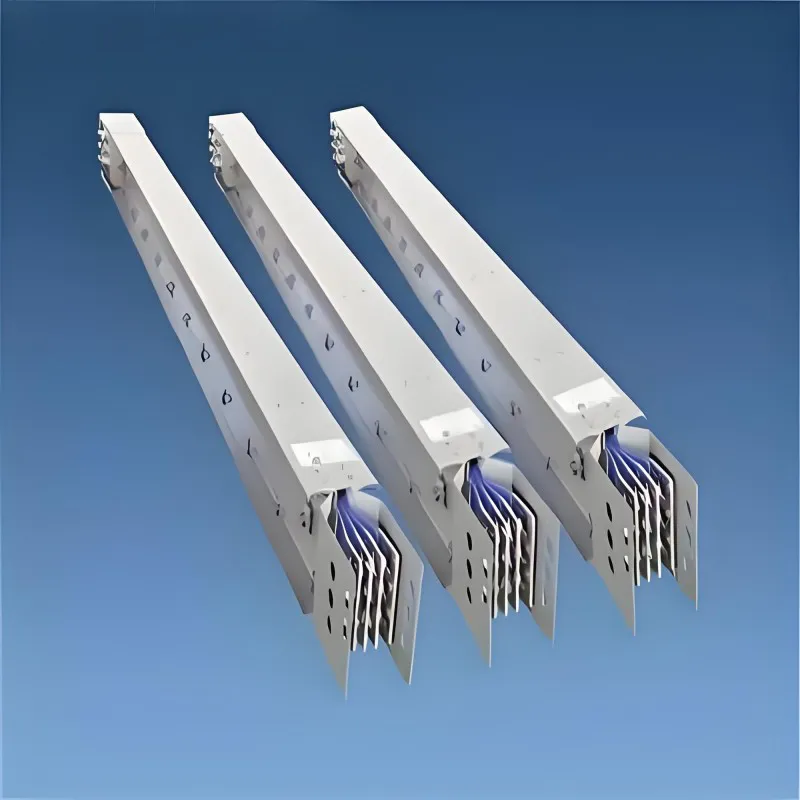

Barramento fechadoos sistemas troncalizados servem como equipamento principal nas redes de distribuição de energia de baixa tensão, facilitando o fornecimento de energia de alta corrente, de longa distância e altamente confiável. Seus principais cenários de aplicação giram em torno de quatro requisitos principais: espaço limitado, transmissão de alta corrente, necessidades rigorosas de proteção e necessidade de expansão frequente de capacidade. Esses sistemas abrangem vários setores, incluindo edifícios comerciais, instalações industriais e data centers. Com base em sua consulta anterior sobre os dois tipos principais de entroncamento de barramento fechado - tipos isolados a ar e compactos (sanduíche) - seus cenários de aplicação podem ser categorizados por ambiente, ao mesmo tempo em que distinguem a adequação de cada tipo de barramento específico:

I. Distribuição de energia predial (o setor de aplicação mais predominante)

1. Prédios altos (torres de escritórios, hotéis, apartamentos, complexos de uso misto)

Requisitos principais: Fonte de alimentação ao nível do piso, risers verticais de alta corrente, maximização do espaço útil do edifício e adaptabilidade a futuras mudanças na função ou layout do edifício.

Tipos adequados: Principalmente entroncamento de barramento compacto (sanduíche) (devido a restrições de espaço); O entroncamento de barramento isolado a ar pode ser selecionado para determinadas áreas secas e de acesso público.

Locais de aplicação: Risers verticais que se estendem de transformadores/gabinetes de distribuição até quadros de distribuição no nível do piso, bem como redes de distribuição horizontais; esses sistemas substituem os cabos tradicionais para resolver os desafios associados à distribuição de energia de alta corrente e longo alcance.

2. Edifícios públicos de grande porte (centros de exposições, estádios esportivos, terminais aeroportuários, estações ferroviárias de alta velocidade)

Requisitos principais: Fonte de alimentação centralizada de alta corrente (para iluminação, HVAC, escadas rolantes e sistemas de emergência), facilidade de instalação e recursos de rápida expansão de capacidade.

Tipos adequados: Tanto os tipos Compacto (Sanduíche) quanto os Isolados a Ar são opções viáveis, selecionadas com base na secura do ambiente; o tipo Compacto é geralmente priorizado para zonas de alta corrente.

Locais de aplicação: Redes de distribuição interna em todo o local, bem como linhas de alimentação nas salas de equipamentos, facilitando a adição temporária de cargas elétricas conforme necessário.

3. Hospitais, escolas e instituições de pesquisa

Requisitos principais: Fonte de alimentação segura e estável, baixa perda de energia, resistência à poeira e umidade e facilidade de manutenção (hospitais, em particular, exigem níveis extremamente elevados de continuidade do fornecimento de energia).

Tipos adequados: A calha de barramento isolada a ar é adequada para áreas secas, enquanto a calha de barramento compacta (sanduíche) é recomendada para ambientes úmidos (por exemplo, laboratórios, centros de fornecimento estéreis).

Locais de aplicação: Redes de distribuição dedicadas que atendem salas de cirurgia, unidades de terapia intensiva (UTIs) e laboratórios de pesquisa, garantindo assim a confiabilidade do fornecimento de energia. II. Setor de Produção Industrial

1. Instalações industriais padrão (fabricação de máquinas, montagem de eletrônicos, fabricação leve)

Requisitos principais: Fonte de alimentação para equipamentos de alta corrente (prensas de estampagem, equipamentos de soldagem, linhas de produção), capacidades flexíveis de rosqueamento e adaptabilidade a atualizações e modificações de linhas de produção.

Tipos adequados: Sistemas de barramentos compactos (alta capacidade de corrente, alto grau de proteção); tipos isolados a ar também podem ser selecionados para oficinas secas.

Locais de aplicação: Principais troncos de distribuição de energia em oficinas, linhas de fornecimento de energia dedicadas para equipamentos de produção em grande escala; suporta ajustes rápidos na fonte de alimentação durante a expansão ou realocação da linha de produção.

2. Indústria Pesada/Indústria Especializada (Metalurgia, Química, Mineração, Fabricação Automotiva)

Requisitos principais: Alto grau de proteção (à prova de poeira, à prova de umidade, resistente à corrosão), resistência à vibração, resistência a choques de curto-circuito e fonte de alimentação contínua de alta corrente.

Tipos adequados: Sistemas de barramentos compactos de alta proteção (IP54 e superior); sistemas de barramentos fechados resistentes à corrosão são selecionados para determinados ambientes corrosivos.

Locais de aplicação: Fonte de alimentação para equipamentos críticos em oficinas metalúrgicas, linhas de produção química, salas de distribuição de mineração e montadoras automotivas; projetado para suportar ambientes industriais agressivos.

III. Data centers e salas de servidores

1. Data centers de grande escala e instalações de computação em nuvem

Requisitos principais: Transmissão de corrente ultra-alta, baixa perda de energia, alta confiabilidade, design compacto (dado o espaço premium na sala de servidores) e escalabilidade rápida.

Tipos adequados: Sistemas de barramentos compactos de alta proteção (a escolha principal); sistemas de barramentos fechados resistentes ao fogo são utilizados em zonas específicas.

Locais de aplicação: Fonte de alimentação UPS em salas de servidores, troncos de distribuição principais conectando gabinetes de distribuição a racks de servidores e linhas de alimentação para fontes de energia de backup (geradores a diesel); atende às demandas de energia de alta densidade e alta corrente dos equipamentos de TI.

2. Estações Base de Comunicação e Salas de Dados

Requisitos principais: Proteção ambiental externa/semi-externa, fonte de alimentação estável e facilidade de instalação.

Tipos adequados: Sistemas de barramentos fechados para ambientes externos, adaptados às condições ambientais específicas das estações base.

4. Funções especializadas e cenários de aplicação específicos

1. Fonte de alimentação de emergência e sistemas de proteção contra incêndio

Requisitos principais: Continuidade da fonte de alimentação, resistência ao fogo e segurança.

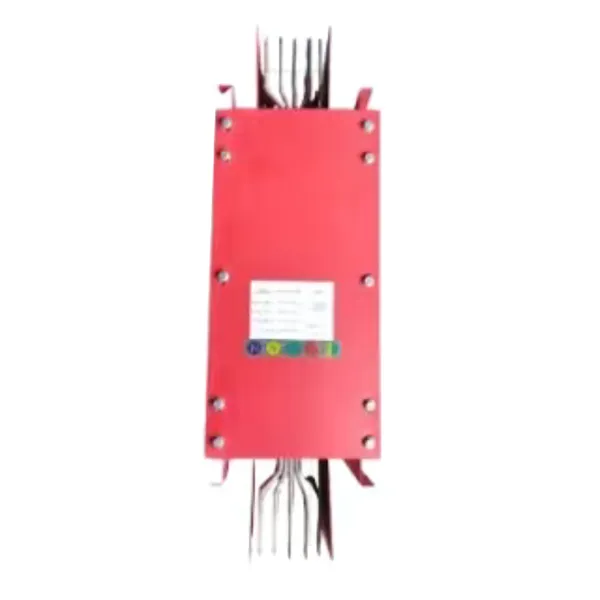

Tipos adequados: Sistemas de barramentos fechados resistentes ao fogo (em conformidade com os códigos nacionais de segurança contra incêndio). Áreas de aplicação: Circuitos de alimentação para equipamentos de segurança contra incêndio – incluindo bombas de incêndio, elevadores de incêndio, iluminação de emergência e ventiladores de extração de fumaça – garantindo a operação contínua de sistemas críticos durante um incêndio.

2. Novas Energias e Infraestruturas

Requisitos principais: Alta capacidade de corrente, transmissão de longa distância e alta estabilidade.

Tipos adequados: Principalmente sistemas de barramentos troncalizados compactos.

Áreas de aplicação: Sistemas de distribuição de energia para centrais fotovoltaicas, circuitos de alimentação para conjuntos de estações de carregamento e principais alimentadores de distribuição de energia para estações e depósitos de trânsito ferroviário urbano.
