Via de ônibus sanduíche 1600A

O barramento sanduíche 1600A é um sistema de distribuição de baixa tensão de alto desempenho projetado para aplicações de grandes correntes. Apresentando uma estrutura sanduíche compacta com condutores isolados de cobre ou alumínio, garante alta capacidade de carga, baixo aumento de temperatura e impedância mínima, proporcionando fornecimento de energia estável e confiável.

Principais recursos:

Alta capacidade de corrente: avaliada em 1600A para plantas industriais, prédios altos, data centers e complexos comerciais.

Estrutura sanduíche: Condutor em camadas e design de isolamento garantem segurança, dissipação de calor eficiente e instalação com economia de espaço.

Baixa temperatura e baixa impedância: O design otimizado reduz a perda de energia e aumenta a eficiência do sistema.

Instalação flexível: Modular, suporta trechos retos, ramificações e layouts personalizados para expansão futura.

Segurança e confiabilidade: testado para curto-circuito, resistência à tensão e aumento de temperatura; compatível com os padrões CCC e IEC.

Parâmetros Técnicos

Por que escolher nossa via de ônibus sanduíche 1600A?

Fabricante profissional: Anos de experiência na produção de barramentos de baixa tensão.

Soluções personalizadas: Tamanhos fora do padrão, classificações atuais e layouts disponíveis.

Garantia de qualidade: Cada unidade passa por testes rigorosos antes da entrega.

Suporte de engenharia: Consulta técnica, projeto e orientação de instalação fornecidas.

Palavras-chave de aquisição: barramento 1600A, barramento de baixa tensão, barramento sanduíche, barramento de alta corrente, distribuição de energia industrial, barramento modular, barramento compacto.

Principais vantagens

1. Alta condutividade, baixa perda: eficiência energética e alto desempenho

Os condutores de cobre eletrolítico de grau T2 exibem uma resistividade de ≤0,01777 Ω·mm²/m a 20°C e uma condutividade superior a 98% – superando em muito a dos materiais de cobre comuns. Esta característica reduz significativamente a perda de energia durante a transmissão de potência; a longo prazo, permite às empresas realizar poupanças substanciais nos custos de electricidade. Além disso, a superfície dos condutores de cobre pode ser opcionalmente tratada com estanho ou prata para aumentar efetivamente a resistência à oxidação e corrosão, diminuir a resistência de contato, prolongar a vida útil dos pontos de conexão e reduzir despesas futuras de manutenção.

2. Estrutura Compacta: Utilização Otimizada do Espaço

O design exclusivo em "sanduíche" - com condutores de fase firmemente empilhados - comprime a folga elétrica entre os condutores para apenas 6–10 mm, eliminando assim completamente os espaços de ar entre as fases. Comparado aos sistemas tradicionais de barramento troncalizado, esse projeto reduz o volume geral em mais de 30%, mantendo a capacidade de transporte de corrente equivalente. Isto permite uma instalação flexível em ambientes com espaço limitado – como risers elétricos e oficinas com muitos equipamentos – melhorando significativamente a eficiência da utilização do espaço e criando maiores possibilidades para layouts de edifícios e arranjos de equipamentos.

3. Dissipação de calor eficiente: operação estável

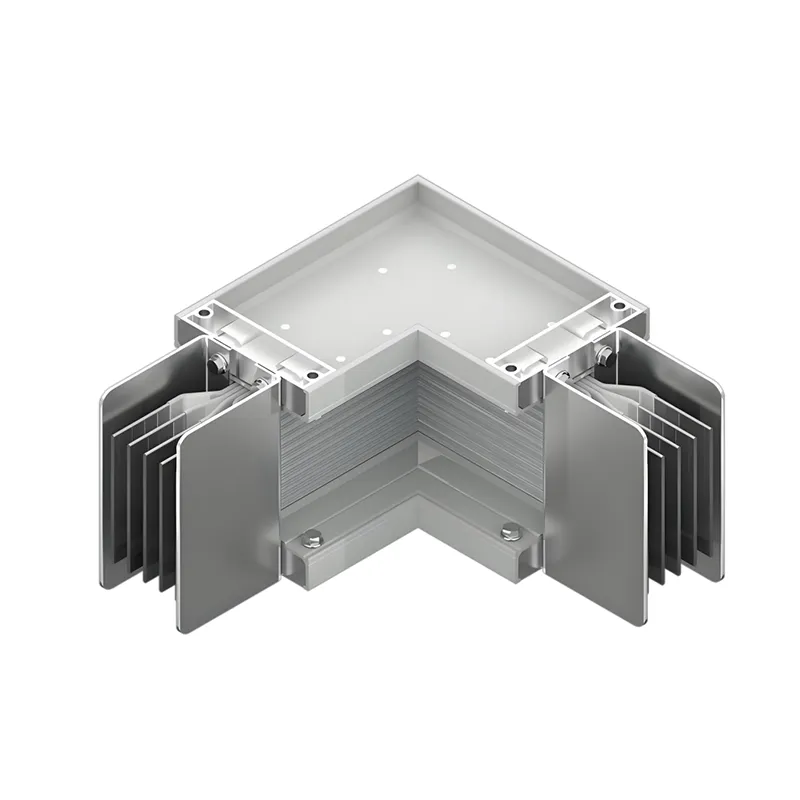

Os condutores de cobre possuem excelente condutividade térmica, permitindo que o calor seja rapidamente transferido através da camada de isolamento para o invólucro metálico. O invólucro é construído a partir de uma liga de alumínio-magnésio e apresenta um design de aleta de dissipação de calor integrado; isto aumenta a área de superfície em mais de 30% em comparação com invólucros padrão, permitindo uma dissipação de calor altamente eficiente através de um mecanismo duplo de convecção e radiação. Durante a operação em corrente nominal, o aumento de temperatura nos terminais de conexão permanece ≤60K, enquanto o aumento de temperatura da carcaça permanece ≤30K. Isto garante temperaturas operacionais estáveis ​​para o sistema de barramento troncalizado a longo prazo, evitando efetivamente o envelhecimento do isolamento e a degradação do desempenho causada pelo superaquecimento, garantindo assim a confiabilidade do sistema de distribuição de energia.

4. Proteção Abrangente: Adaptável a Ambientes Complexos

O invólucro metálico totalmente fechado passa por tratamentos de superfície – como anodização, eletroforese ou revestimento retardador de fogo – para fornecer proteção em vários níveis, variando de IP54 a IP68. Os modelos padrão oferecem proteção contra poeira e respingos, atendendo aos requisitos operacionais de plantas industriais e edifícios comerciais típicos. Os modelos à prova d'água fornecem proteção contra imersão de curto prazo ou mesmo contínua, tornando-os adequados para ambientes úmidos, como túneis subterrâneos e estações de tratamento de água. Os modelos resistentes ao fogo são capazes de manter o fornecimento de energia por mais de 180 minutos em temperaturas extremas de 960°C, proporcionando uma proteção confiável para circuitos de segurança contra incêndio e sistemas de fornecimento de energia de emergência. Além disso, a estrutura "sanduíche" carece de canais de ar contínuos, eliminando assim fundamentalmente o "efeito chaminé" durante um incêndio e melhorando o desempenho do sistema em termos de segurança contra incêndios.

5. Design modular para instalação conveniente

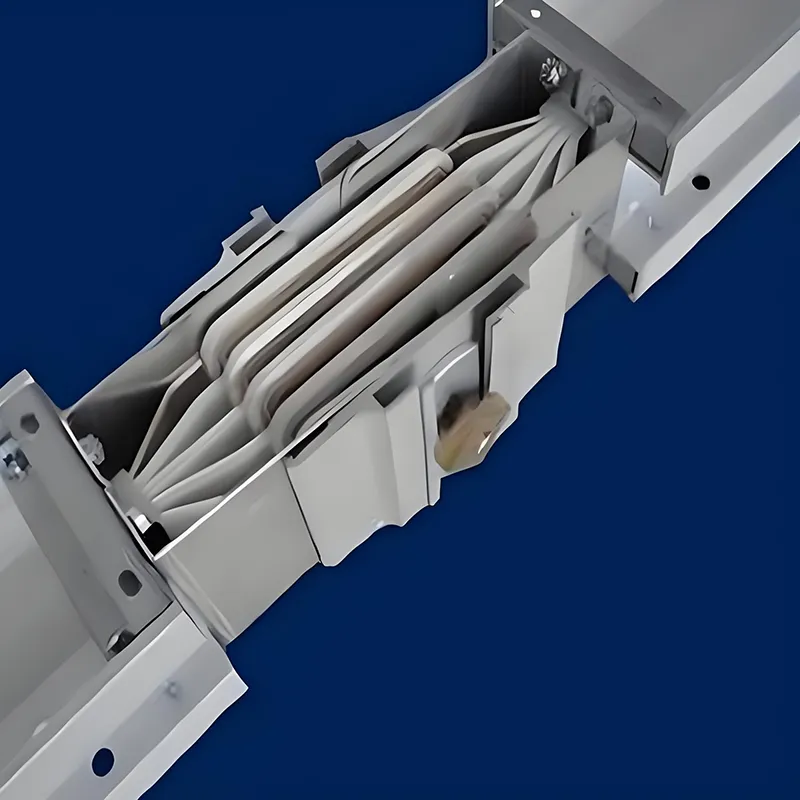

O sistema de barramento utiliza unidades modulares padrão pré-fabricadas de fábrica. Durante a instalação no local, essas unidades são rapidamente conectadas usando parafusos de dupla extremidade com controle de torque e molas prato. Este projeto acomoda tolerâncias de instalação de ±4 mm, reduzindo significativamente a complexidade da construção e os custos de tempo. Unidades plug-in podem ser inseridas ou removidas do barramento em qualquer local enquanto o sistema permanece energizado; o projeto de aterramento “o primeiro a conectar, o último a desconectar” garante a segurança operacional. Além disso, o sistema suporta um mínimo de 200 ciclos plug-in/plug-out, permitindo uma adaptação flexível a requisitos como ajustes de linhas de produção e expansão de equipamentos, ao mesmo tempo que facilita a manutenção e modificação no futuro.

Cenários de aplicação

1. Setor de Manufatura Industrial

Nas oficinas de produção de indústrias como fabricação automotiva, processamento mecânico, metalurgia e produtos químicos, os sistemas de barramento do tipo sanduíche com condutores de cobre fornecem uma espinha dorsal de energia principal estável para equipamentos de alta potência - incluindo motores grandes, máquinas de soldagem e linhas de produção automatizadas. A sua elevada capacidade de transporte de corrente é capaz de lidar com as condições de carga pesada associadas ao arranque e paragem frequentes das máquinas, enquanto o seu design modular de plug-in facilita os ajustes da linha de produção e a adição de novos equipamentos, ajudando assim as empresas a alcançar uma produção altamente eficiente.

2. Data centers e instalações de saúde

Clusters de servidores em data centers e equipamentos médicos de grande escala em hospitais exigem níveis excepcionalmente altos de continuidade e estabilidade no fornecimento de energia. As características de baixas perdas deste sistema de barramento minimizam o desperdício de energia durante a transmissão de energia. Além disso, variantes inteligentes de produtos podem integrar módulos de monitoramento de temperatura e corrente, permitindo operação e manutenção remotas via RS485 ou transmissão sem fio; isso permite o monitoramento em tempo real do status do equipamento, proporcionando garantia de energia confiável para cargas críticas.

3. Distribuição de energia em edifícios altos

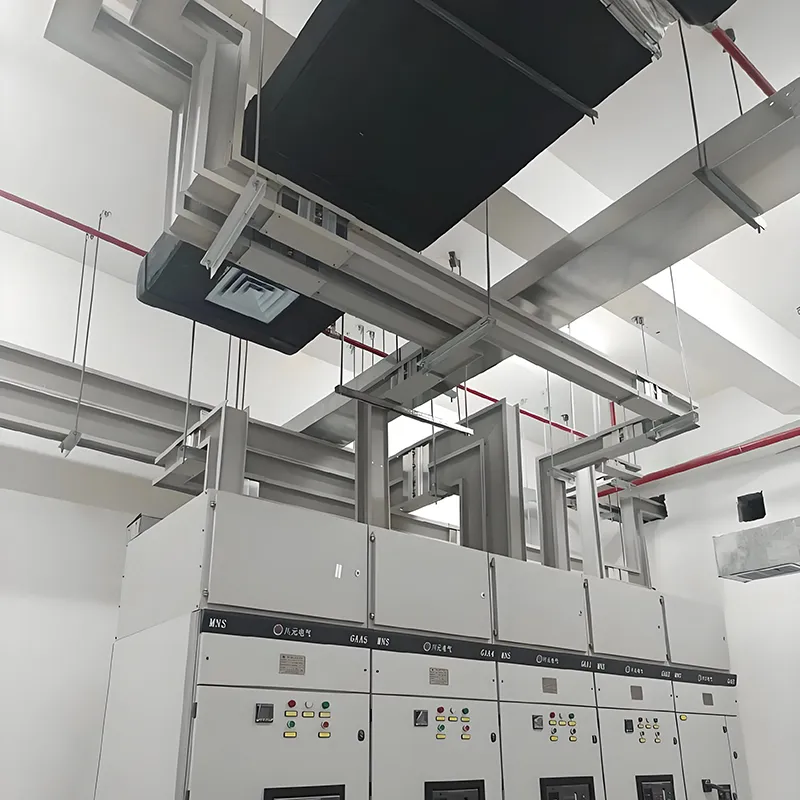

Dentro dos risers de distribuição elétrica de edifícios altos, barramentos condutores de cobre do tipo sanduíche são instalados verticalmente para servir como as principais linhas de alimentação de cada andar. Sua estrutura compacta conserva espaço valioso no eixo, enquanto seu design eficiente de dissipação de calor garante estabilidade durante a transmissão de energia vertical de longa distância, fornecendo uma fonte de alimentação balanceada e confiável para todos os andares de edifícios de escritórios, hotéis, complexos residenciais e estruturas semelhantes.

4. Condições Ambientais Especiais

Para ambientes especiais caracterizados por alta umidade, corrosividade ou poeira – como túneis subterrâneos, sistemas de transporte ferroviário e instalações costeiras – estão disponíveis variantes de dutos de barramento à prova d'água e resistentes à corrosão. Os barramentos fundidos em resina, com classificação de proteção IP68, são construídos sem invólucro metálico e são completamente vedados; esse design garante operação estável e de longo prazo em ambientes agressivos, prevenindo efetivamente falhas de equipamentos causadas por fatores ambientais adversos.

Garantia de Qualidade e Compromisso de Serviço

Priorizamos consistentemente a qualidade acima de tudo. Todos os nossos barramentos do tipo sanduíche com condutores de cobre passam por rigorosos testes de fábrica - incluindo testes de tensão suportável de frequência de energia, testes de aumento de temperatura e testes de corrente suportável de curta duração - para garantir total conformidade com os padrões internacionais e nacionais. Além disso, oferecemos aos nossos clientes um suporte de serviço abrangente:

Orientação profissional para seleção de produtos: Oferecemos soluções personalizadas de seleção de produtos, adaptadas aos requisitos de energia específicos de cada cliente, ambiente de instalação e outros fatores relevantes. Serviços de instalação no local: Nossa experiente equipe de instalação fornece orientação e serviços de instalação no local, garantindo a instalação adequada e operação estável de nossos produtos.

Suporte e manutenção pós-venda: Estabelecemos um sistema abrangente de suporte e manutenção pós-venda para atender prontamente às necessidades de reparo e manutenção do cliente, salvaguardando a operação do equipamento a longo prazo.

Perguntas frequentes

1. O que é uma via de ônibus sanduíche 1600A?

Um barramento sanduíche 1600A é um sistema de distribuição de energia de baixa tensão com uma estrutura compacta em camadas (sanduíche), projetado para transportar grandes correntes com segurança e eficiência em aplicações industriais, comerciais e de edifícios altos.

2. Quais são as principais vantagens?

▪Alta capacidade de corrente (1600A)

▪Baixo aumento de temperatura e baixa impedância

▪Seguro e confiável com proteção contra curto-circuito

▪Design modular para instalação e expansão flexíveis

3. Onde é normalmente usado?

▪Fábricas industriais e linhas de produção

▪Prédios altos, hotéis e apartamentos

▪Data centers e salas de servidores

▪Shopping centers e grandes instalações públicas

4. Pode ser personalizado?

Sim, nosso barramento sanduíche 1600A pode ser adaptado para comprimentos, layouts, classificações de corrente e interfaces de conexão não padronizados de acordo com os requisitos do projeto.

5. Quão fácil é a instalação?

O design modular e compacto permite passagens retas, ramificações e instalação rápida no local, reduzindo mão de obra e tempo de instalação.

6. Que normas de segurança cumpre?

Nosso barramento é testado quanto a curto-circuito, resistência à tensão e aumento de temperatura, atendendo ao CCC, IEC e outros padrões de distribuição de baixa tensão.

7. Como escolher a via de ônibus ideal para o meu projeto?

Considere a classificação atual, o comprimento, o ambiente de instalação e as necessidades de expansão. Nossa equipe técnica fornece consultoria e suporte de design para selecionar a solução ideal.

8. Como faço a manutenção da via de ônibus?

Recomenda-se inspeções regulares quanto a poeira, conexões soltas e monitoramento de temperatura. É necessária manutenção mínima devido ao design robusto em sanduíche.
