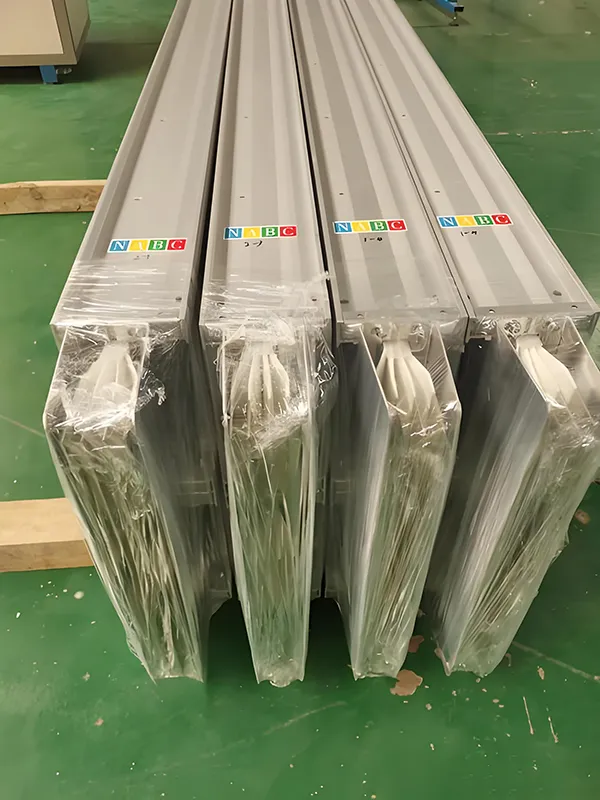

Via de ônibus sanduíche de baixa tensão

Devido à sua estrutura compacta, excelente dissipação de calor e robusta capacidade de transporte de corrente, o barramento sanduíche de baixa tensão emergiu como a escolha principal em sistemas modernos de distribuição de energia.

Estrutura central e configuração de isolamento

•Material Condutor: Cobre eletrolítico de alta pureza (pureza ≥ 99,9%); a superfície pode ser opcionalmente banhada a prata ou estanhada para aumentar a condutividade e a resistência à oxidação.

Materiais de isolamento:

•Tipo Padrão: Utiliza materiais de isolamento Classe B ou superior (resistência à temperatura: 130°C) — como filme de poliéster, fita de mica, etc. — para garantir confiabilidade operacional a longo prazo.

•Tipo Resistente ao Fogo: Emprega uma camada composta de fita de mica e borracha de silicone ceramificante, capaz de manter o desempenho do isolamento mesmo sob altas temperaturas variando de 600°C a 1000°C.

•Tipo à prova d'água/resistente à corrosão: Apresenta encapsulamento via poliéster-imida Classe H ou fundição de resina epóxi; a classe de isolamento atinge a Classe H (180°C), oferecendo uma vida útil superior a 50 anos.

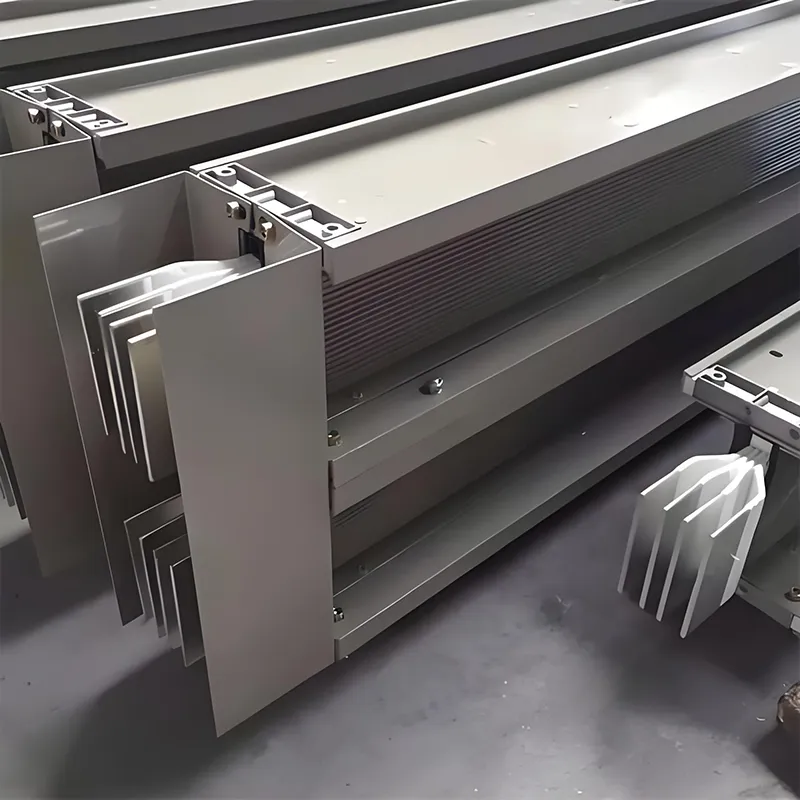

•Características da Estrutura "Sanduíche": Os condutores de fase são firmemente empilhados e comprimidos sem quaisquer entreferros; o conjunto é totalmente encapsulado e moldado sob pressão, reduzindo significativamente a reatância e a queda de tensão.

Principais parâmetros elétricos e de segurança

Aumento de temperatura e controle de desempenho térmico

Limites de aumento de temperatura (a uma temperatura ambiente de 40°C):

Terminais de conexão: ≤ 60 K (ou seja, máximo de 100°C)

Invólucro metálico: ≤ 30 K (ou seja, um máximo de 70°C)

Superfície de isolamento: ≤ 40 K (ou seja, um máximo de 80°C)

Mecanismo de Dissipação de Calor:

Heat generated by the conductors is conducted through the insulation layer to the metal enclosure, where it is subsequently dissipated via convection and radiation.

O gabinete de liga de alumínio apresenta um design de aleta de dissipador de calor integrado, que aumenta a eficiência de dissipação de calor em mais de 30%.

Limites de resistência térmica:

Tipo padrão: Temperatura operacional de longo prazo ≤ 130°C

Tipo resistente ao fogo: Capaz de manter o fornecimento de energia contínuo por mais de 90 minutos a 960°C

Tipo de resina fundida: Capaz de operação estável dentro de uma faixa de temperatura ambiente de -40°C a 130°C

Classe de Proteção (Código IP) e Ambientes Aplicáveis

Características Mecânicas e de Instalação

Material do gabinete:

Liga de Alumínio: Leve, resistente à corrosão e oferece excelente dissipação de calor; adequado para uso como condutor de aterramento de proteção (PE).

Aço laminado a frio: Alta resistência estrutural; quando revestido com tinta retardante de fogo, é adequado para aplicações resistentes ao fogo.

Fundição de resina: Apresenta um invólucro não metálico e fornece "proteção de quatro vias" abrangente - impermeabilização, resistência à corrosão, resistência à explosão e proteção contra poeira.

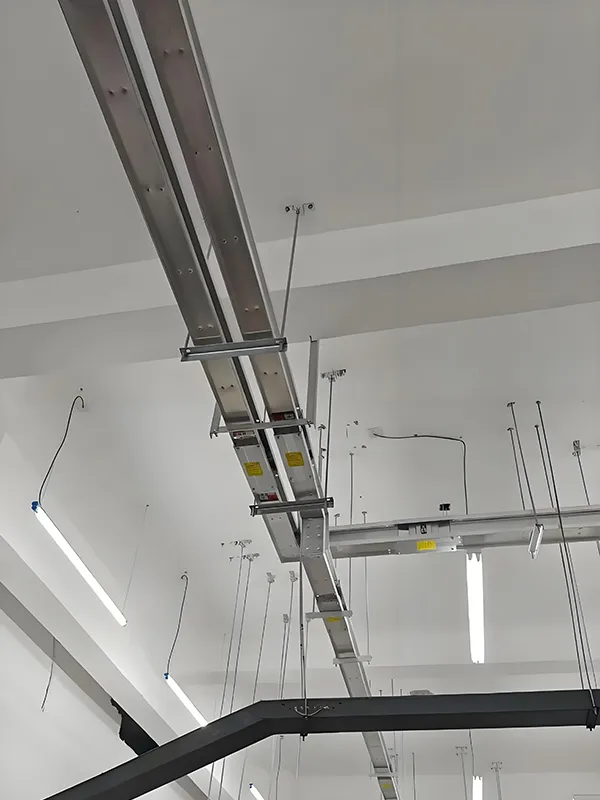

Método de instalação:

Suporta montagem em suspensão horizontal ou vertical, com faixa de tolerância ajustável de ±4mm.

Espaçamento entre suportes/ganchos: ≤3m para trechos retos; ≤1,5m para seções curvas.

Tecnologia de conexão:

Conexão rápida de parafuso único: Equipada com um mecanismo de controle de torque para garantir resistência mínima de contato.

Conectores Inteligentes: Suportam recursos de monitoramento de manutenção, reduzindo assim o risco de falha operacional.

Extensão de Tecnologias Especializadas

Trunking de barramento resistente ao fogo (tipo NH)‌

Classificação de resistência ao fogo: opções selecionáveis ​​de 1 hora, 1,5 horas, 2 horas ou 3 horas

Camada de isolamento térmico: Feltro de fibra de silicato de alumínio (resistência à temperatura: 1250°C)

Revestimento Exterior: Tinta Intumescente Antifogo; aumenta rapidamente a condutividade térmica após exposição ao fogo para retardar a transferência de calor

Calhas de barramento à prova d'água (tipo fundido em resina)‌

Classificação de proteção: IP67 – IP68

Material de isolamento: Resina de poliéster insaturada + cargas inorgânicas, moldadas integralmente

Cenários de aplicação: Trânsito ferroviário, fábricas de produtos químicos, instalações costeiras e outros ambientes corrosivos ou úmidos

Entroncamento de barramento inteligente

Integra módulos de medição de temperatura, monitoramento de corrente e alarme de vazamento.

Suporta transmissão RS485 ou sem fio para integração em sistemas de automação predial.

Perguntas frequentes

1. O que é uma via de ônibus sanduíche de baixa tensão?

Um barramento sanduíche de baixa tensão é um sistema de distribuição de energia de barramento compacto que usa condutores empilhados com isolamento entre as fases, fornecendo alta capacidade de corrente, baixa impedância e transmissão de energia eficiente para edifícios modernos e instalações industriais.

2. Quais são as vantagens de um barramento sanduíche em comparação com os cabos tradicionais?

Comparado com cabos tradicionais, um sistema de duto de barramento sanduíche oferece melhor dissipação de calor, maior capacidade de transporte de corrente, instalação mais fácil e expansão flexível, tornando-o ideal para grandes projetos de distribuição de energia.

3. Onde o barramento sanduíche de baixa tensão é comumente usado?

É amplamente aplicado em data centers, edifícios comerciais, fábricas, aeroportos, shopping centers e edifícios altos onde é necessária uma distribuição de energia confiável e eficiente.

4. Quais correntes nominais estão disponíveis para sistemas de barramento de baixa tensão?

A maioria dos sistemas de barramento de baixa tensão suporta classificações de corrente que variam de 400A a 6300A, dependendo dos requisitos do projeto e do design do sistema.

5. A via de ônibus pode ser customizada para projetos específicos?

Sim. Fabricantes e fornecedores profissionais de vias de ônibus, como a Fenghua Electric, podem fornecer soluções personalizadas de vias de ônibus com base na capacidade atual, ambiente de instalação, nível de proteção e layout do projeto.

6. O barramento sanduíche é seguro para distribuição de energia industrial?

Sim. High-quality low voltage bus duct systems feature strong insulation, high protection levels, and reliable short-circuit resistance, ensuring safe and stable operation.

7. Como escolho um fabricante ou fornecedor confiável de vias de ônibus?

Você deve avaliar a experiência de produção, certificações, casos de projeto, capacidade de personalização e suporte técnico do fabricante da via de ônibus antes de comprar.

8. Como posso obter uma cotação para via de ônibus sanduíche de baixa tensão?

Para obter um preço preciso do barramento de baixa tensão, geralmente você precisa fornecer detalhes como classificação de corrente, comprimento do barramento, tipo de instalação e desenhos do projeto ao fornecedor.
