Via de barramento sanduíche de condutor de cobre

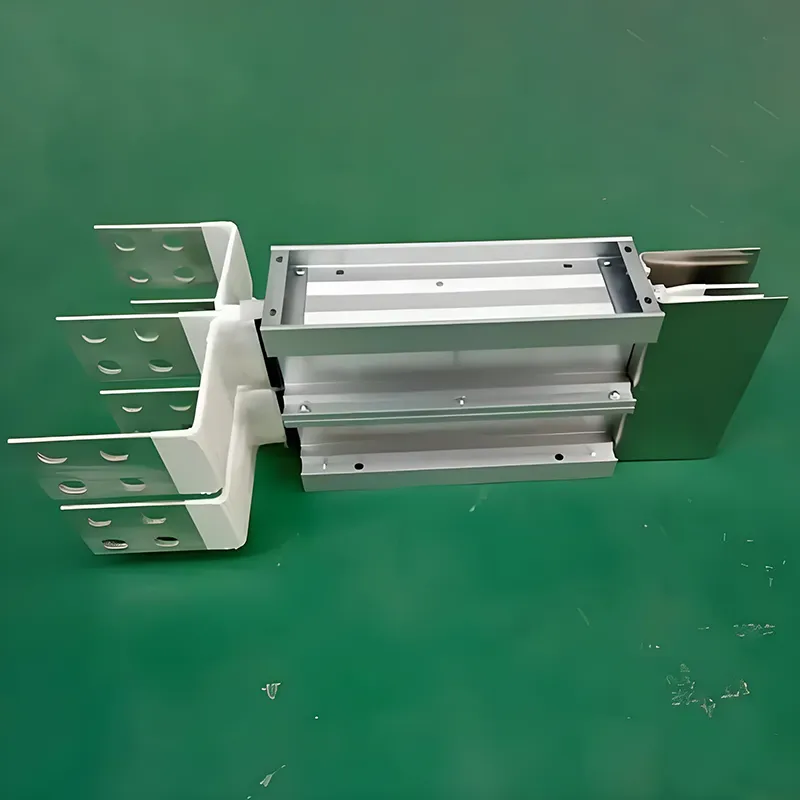

O barramento sanduíche de condutor de cobre é uma solução de transmissão de energia altamente eficiente projetada especificamente para sistemas modernos de distribuição de energia. Utilizando condutores de cobre eletrolítico de alta pureza e uma estrutura "sanduíche" com condutores de fase firmemente empilhados, ele integra perfeitamente os condutores, materiais de isolamento e invólucro metálico. Este projeto oferece uma infinidade de vantagens, incluindo alta capacidade de transporte de corrente, baixa perda de energia e flexibilidade de instalação. O produto é amplamente aplicável em cenários de distribuição de energia de alta corrente - como plantas industriais, edifícios altos, data centers e sistemas de transporte ferroviário - fornecendo garantia de transmissão de energia estável e confiável para uma ampla gama de aplicações elétricas.

Parâmetros Técnicos

Principais vantagens técnicas

(I) Condutores de cobre de alta pureza: menor perda, maior eficiência energética

O sistema emprega cobre eletrolítico de grau T2 com pureza ≥99,95% como material condutor. A 20°C, a resistividade é ≤0,01724 Ω·mm²/m e a condutividade excede 98%. Comparado aos materiais de cobre padrão, isso resulta em uma redução de aproximadamente 5% a 8% nas perdas de linha. As superfícies dos condutores podem ser estanhadas ou prateadas mediante solicitação; isso aumenta significativamente a resistência à oxidação e corrosão, reduz a resistência de contato, garante a estabilidade a longo prazo dos pontos de conexão e prolonga efetivamente a vida útil do produto.

(II) Estrutura compacta "sanduíche": um duplo avanço na utilização do espaço e na eficiência energética

Os condutores trifásicos são ligados diretamente usando materiais de isolamento de camada fina e firmemente empilhados sem quaisquer lacunas de ar, comprimindo assim a folga elétrica para apenas 6–10 mm. Este design aumenta a densidade de transmissão de energia por unidade de espaço em mais de 40% e resulta em um perfil físico mais compacto. Consequentemente, consegue economias substanciais no espaço de instalação, tornando-o particularmente adequado para ambientes com espaço limitado, como risers elétricos e zonas com muitos equipamentos. Além disso, esta estrutura bem organizada reduz a reatância do sistema para apenas 40% a 60% daquela encontrada em sistemas tradicionais de barramentos troncalizados isolados a ar, minimizando significativamente a queda de tensão sob condições operacionais de alta corrente e melhorando a eficiência geral da transmissão de energia.

(III) Projeto de dissipação de calor de alta eficiência: menor aumento de temperatura, maior estabilidade

O calor gerado pelos condutores é rapidamente conduzido através da camada de isolamento até o invólucro metálico. Quando combinado com um gabinete de liga de alumínio com aletas de dissipação de calor integradas, a área de superfície do gabinete aumenta em mais de 30%, resultando em uma melhoria substancial na eficiência de dissipação de calor. Certos modelos de alta capacidade de corrente apresentam ranhuras longitudinais para dissipação de calor na superfície interna da caixa; este design melhora ainda mais a condutividade térmica, garantindo que o aumento de temperatura dos terminais de conexão permaneça ≤60K e o da caixa metálica permaneça ≤30K, mantendo assim temperaturas operacionais estáveis ​​dentro de uma faixa segura durante operação de longo prazo.

(IV) Proteção Abrangente para Todos os Cenários - Segura e Confiável

Proteção Básica: A carcaça é construída em liga de alumínio-magnésio ou chapa de aço laminada a frio. Tratado por anodização, eletroforese ou pintura eletrostática a pó, apresenta excelente resistência à corrosão e resistência mecânica. Com uma classificação de proteção de entrada (IP) de IP54 ou superior, ele protege eficazmente contra poeira e respingos de água, tornando-o adequado para ambientes padrão, como fábricas em geral e salas de distribuição de energia.

Proteção para Ambientes Especiais: Estão disponíveis modelos personalizados à prova d'água (encapsulados). Essas unidades apresentam um encapsulamento integral totalmente vedado usando resina de poliéster insaturada combinada com cargas inorgânicas, alcançando uma classificação IP de IP67–IP68. Eles são capazes de operar de forma estável em ambientes externos, ambientes subaquáticos e atmosferas contendo gases corrosivos, ostentando uma vida útil do isolamento superior a 50 anos.

Proteção resistente ao fogo: Os modelos resistentes ao fogo utilizam uma camada de isolamento composta composta por fita de mica e borracha de silicone ceramificante. A caixa é revestida com tinta intumescente (expansível ao fogo); mesmo quando exposta a temperaturas extremas de 960°C, a unidade pode manter o fornecimento de energia por 1 a 3 horas, proporcionando garantia contínua de energia para circuitos de segurança contra incêndio. Esses produtos estão em conformidade com padrões nacionais como GB/T 9978.1-2008.

(V) Instalação Modular - Expansão Flexível e Conveniente

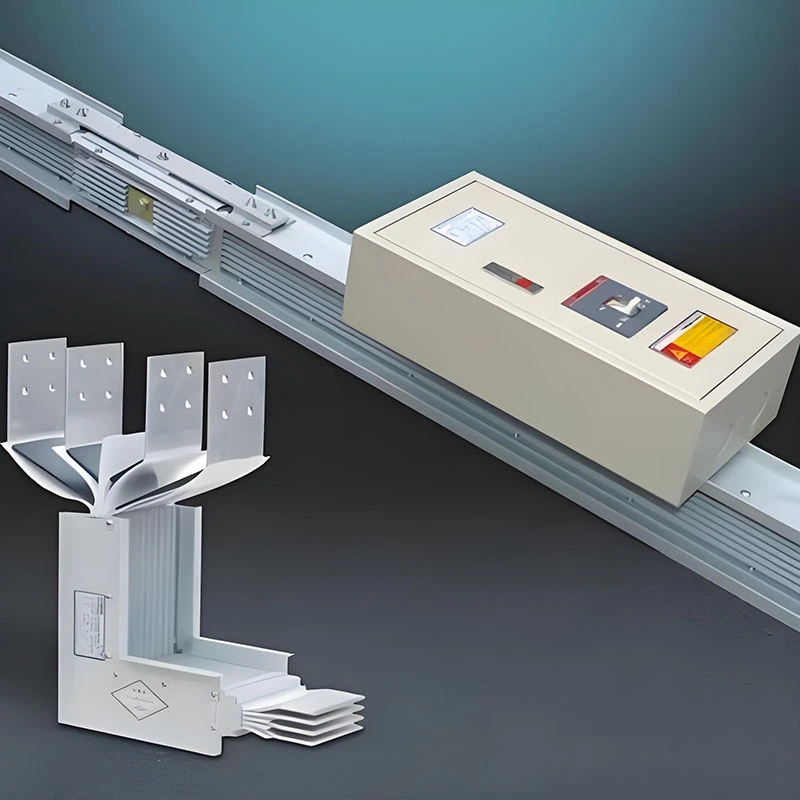

Apresentando um design modular padronizado, o sistema permite uma conexão rápida no local usando um único parafuso. Cada conexão é equipada com um mecanismo de controle de torque para garantir resistência mínima de contato. Os conectores suportam um ajuste de tolerância de alinhamento de ±4 mm, compensando efetivamente erros de instalação. As unidades plug-in podem ser posicionadas em qualquer ponto ao longo do barramento e suportam hot-plugging (inserção/remoção energizada) - com a conexão de aterramento engatando primeiro e desengatando por último - classificadas para um mínimo de 200 ciclos de plug-in. Essa flexibilidade permite que o sistema se adapte facilmente às reconfigurações da linha de produção e aos requisitos de expansão de equipamentos, reduzindo assim os prazos de construção e os custos de manutenção.

Guia de seleção de produtos

Cenários de aplicação

(I) Setor de Manufatura Industrial

Adequado para oficinas pesadas envolvidas na fabricação automotiva, processamento mecânico, montagem eletrônica e áreas semelhantes, fornecendo uma fonte de alimentação de base estável para máquinas de grande escala e linhas de produção automatizadas. Suas características de baixa impedância atenuam efetivamente as quedas de tensão causadas por flutuações de corrente, enquanto seu design modular facilita ajustes frequentes na linha de produção e expansão de equipamentos, atendendo assim às demandas flexíveis da produção industrial.

(II) Prédios Altos e Complexos Comerciais

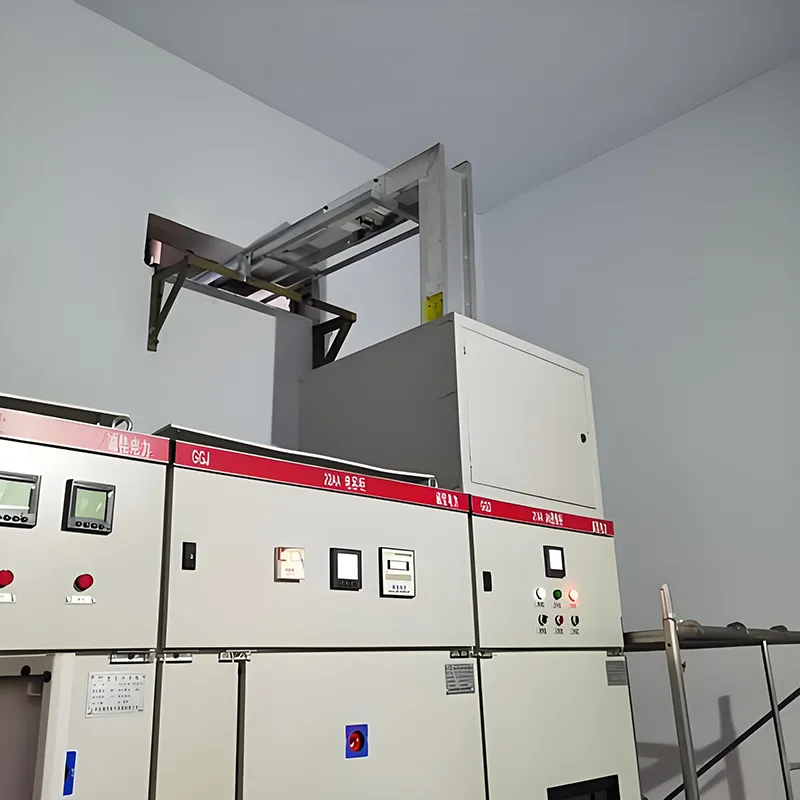

Instalados verticalmente em risers elétricos, esses sistemas servem como linhas primárias de distribuição de energia para cada andar – uma solução adotada por mais de 90% dos edifícios altos. Em complexos comerciais, eles permitem a distribuição de energia de longa distância e alta corrente, satisfazendo os diversos requisitos de carga elétrica de vários locais, como shopping centers, hotéis e edifícios de escritórios; além disso, oferecem pontos de derivação convenientes para distribuição de energia, simplificando futuras manutenções e modificações no sistema.

(III) Data Centers e Instalações de Saúde

Esses sistemas fornecem garantia de energia contínua e confiável para cargas de missão crítica – como servidores de data centers e equipamentos médicos – que exigem confiabilidade excepcional. Certos modelos de produtos inteligentes apresentam sensores integrados de temperatura e módulos de monitoramento de corrente; suportando protocolos de transmissão RS485 ou sem fio, eles permitem operação e manutenção remotas, bem como recursos de pré-aviso de falhas, garantindo assim a continuidade ininterrupta do fornecimento de energia.

(IV) Configurações Ambientais Especiais

Os produtos de resina fundida à prova d'água são ideais para ambientes úmidos e corrosivos - como túneis subterrâneos, estações de tratamento de água e instalações costeiras. Os produtos resistentes ao fogo, por outro lado, são projetados para aplicação em circuitos de segurança contra incêndio e sistemas de energia de emergência; em caso de incêndio, mantêm a continuidade do fornecimento de energia, ganhando assim um tempo crítico para a evacuação de pessoal e salvamento de equipamentos.

Perguntas frequentes

Q1: O que é uma via de barramento sanduíche com condutor de cobre?

R: É um sistema de distribuição de carga de baixa tensão e média a alta com condutores de cobre T2 densos (≥99,9%) para corrente estável, baixa perda e operação confiável.

Q2: Quais são suas principais especificações?

A: Classificação 1000A, adequada para sistemas ≤1000V. O cobre é estanhado para baixa resistência de contato e anticorrosão. Proteção IP54+, compatível com GB 7251 e IEC 61439.

Q3: Onde é comumente usado?

R: Ideal para edifícios altos, plantas industriais, centros comerciais, data centers e outras aplicações de distribuição de energia de baixa tensão.

Q4: Quais são as principais vantagens?

R: Alta capacidade de corrente, baixa perda de energia, excelente dissipação de calor, design compacto e fácil instalação e expansão.

Q5: É seguro e confiável?

R: Sim. A estrutura densa e o cobre de alta qualidade garantem uma operação confiável e todos os produtos são certificados pela CCC quanto à segurança.

Q6: Posso personalizar a via de ônibus?

R: A Fenghua Electric oferece soluções flexíveis para diferentes layouts, comprimentos e capacidades. Contacte-nos para encomendas personalizadas ou consulta.

Q7: Como ele se compara aos barramentos ou cabos tradicionais?

R: Reduz a perda de energia, melhora a dissipação de calor e economiza espaço, tornando-o mais eficiente e confiável do que o cabeamento convencional.

Q8: Como posso comprar ou consultar?

R: Entre em contato com a Fenghua Electric para solicitar um orçamento, fazer um pedido ou discutir os requisitos do projeto. Oferecemos suporte profissional para todas as dúvidas.
