Via de ônibus sanduíche vertical

Posicionamento do produto: uma solução eficiente de transmissão de energia adaptada para cenários de distribuição vertical de energia

O barramento sanduíche vertical elétrico Qingdao Fenghua é uma solução de distribuição de energia de alta corrente meticulosamente elaborada para cenários como eixos de distribuição de energia em edifícios altos e transmissão vertical de energia em plantas industriais. Ao integrar uma estrutura de empilhamento compacto "sanduíche" com um design otimizado para instalação vertical, o produto alcança vários avanços na utilização do espaço, eficiência de transmissão de energia, segurança e estabilidade, estabelecendo-se como a principal escolha para distribuição vertical de energia em ambientes arquitetônicos e industriais modernos.

Parâmetros Técnicos

Tecnologias essenciais: avanços no desempenho em ambientes verticais

1. Estrutura de empilhamento "sanduíche" personalizada: um design compacto adaptado para espaços verticais

O produto emprega uma estrutura "sanduíche" que caracteriza o empilhamento compacto e sem intervalos de condutores trifásicos. Os condutores são isolados diretamente uns dos outros usando materiais dielétricos de alto desempenho, eliminando assim completamente os entreferros entre as fases. Otimizado especificamente para cenários de instalação vertical, o arranjo dos condutores e a estrutura do invólucro foram refinados para reduzir o volume geral em mais de 30% em comparação com os sistemas de barramento tradicionais. Este design permite um ajuste perfeito dentro dos espaços confinados dos eixos de distribuição de energia, permitindo a máxima capacidade de transporte de corrente dentro de canais verticais limitados^.

2. Condutores de cobre de alta pureza: garantindo eficiência na transmissão vertical de energia

Cobre eletrolítico de grau T2 com pureza ≥99,95% é selecionado como material condutor. A 20°C, sua resistividade é tão baixa quanto 0,01777 Ω·mm²/m, e sua condutividade excede 98%. Em cenários de transmissão de energia vertical, esta característica de baixa resistência minimiza eficazmente a queda de tensão em longas distâncias, garantindo tensões de alimentação estáveis ​​em todos os andares de um edifício alto. As superfícies dos condutores podem ser opcionalmente tratadas com revestimento de estanho ou prata para aumentar a resistência à corrosão, garantindo que a baixa resistência de contato seja mantida a longo prazo – mesmo em ambientes úmidos de eixo de distribuição de energia – eliminando assim possíveis riscos de superaquecimento.

3. Sistema integrado de dissipação de calor vertical: resolvendo o desafio do aumento da temperatura em longas distâncias

Para resolver o problema da tendência de acumulação de calor para cima durante a instalação vertical, o sistema emprega um caminho de dissipação de calor vertical de três estágios: "Condutor – Camada de isolamento – Invólucro metálico". O gabinete é fabricado em liga extrudada de alumínio-magnésio, apresentando aletas longitudinais de dissipação de calor integradas em sua superfície. Em comparação com gabinetes de aço padrão, esse design aumenta a área de superfície de dissipação de calor em 35% e aumenta cinco vezes a eficiência da condutividade térmica. A uma temperatura ambiente de 40°C, o aumento de temperatura dos terminais de conexão permanece ≤60K, enquanto o do invólucro metálico permanece ≤30K – números bem abaixo dos padrões da indústria – garantindo assim uma operação estável durante a transmissão de energia vertical de longa distância.

4. Projeto de segurança contra o "efeito chaminé": estabelecendo uma barreira vertical robusta contra incêndio

A estrutura sem intervalos em "sanduíche" elimina completamente canais de ar contínuos; em caso de incêndio, o fluxo de ar quente é impedido de se espalhar rapidamente para cima através do sistema de barramento. Isso erradica efetivamente o “efeito chaminé” em sua origem e foi aprovado nos testes das autoridades nacionais de segurança contra incêndio. Além disso, uma variante resistente ao fogo está disponível como opção; utilizando uma camada de isolamento composta de fita de mica e borracha de silicone ceramificante, esta versão pode manter o fornecimento de energia por mais de 180 minutos em temperaturas extremas de 960°C, atendendo assim aos rigorosos requisitos para circuitos de segurança contra incêndio em edifícios altos.

Recursos exclusivos para instalação vertical

1. Sistema modular de conexão vertical

Apresentando unidades padrão pré-fabricadas de fábrica, o sistema utiliza parafusos de dupla extremidade com controle de torque e molas prato para conexões no local. Este design permite um ajuste de tolerância de instalação de ±4 mm, acomodando efetivamente os desvios de precisão inerentes às instalações verticais. O tempo de instalação por segmento é ≤10 minutos; em comparação com a fiação por cabo tradicional, a eficiência da construção é melhorada em mais de 60%.

2. Design de plug-in em camadas: atendendo com flexibilidade às necessidades de energia específicas do piso

As saídas de derivação podem ser abertas em qualquer posição vertical ao longo do barramento. As unidades de derivação suportam hot-plugging (inserção e remoção sob condições de tensão), garantindo uma sequência de conexão "aterramento primeiro, aterramento por último" para eliminar completamente o risco de arco elétrico. Cada andar pode configurar unidades de derivação de forma flexível com base em requisitos de energia específicos, sem a necessidade de religar segmentos inteiros do barramento, acomodando perfeitamente os ajustes de layout do andar e as necessidades de expansão de capacidade típicas de edifícios altos.

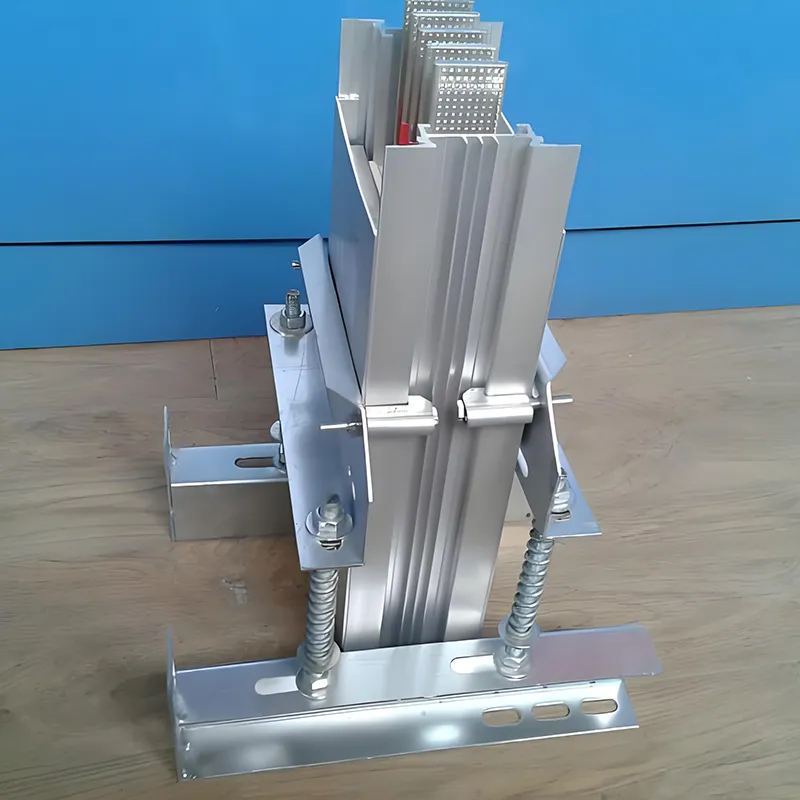

3. Reforço anti-queda e sísmico

Projetado especificamente para cenários de instalação vertical, o sistema é equipado com suportes anti-queda dedicados e componentes de reforço sísmico capazes de resistir a impactos de terremotos de magnitude 8, garantindo assim a estabilidade estrutural da calha de barramento sob condições extremas de operação. O espaçamento dos suportes pode ser ajustado de forma flexível de acordo com os requisitos de altura do piso: ≤3m para seções retas e ≤1,5m para seções de canto.

Cenários de aplicação

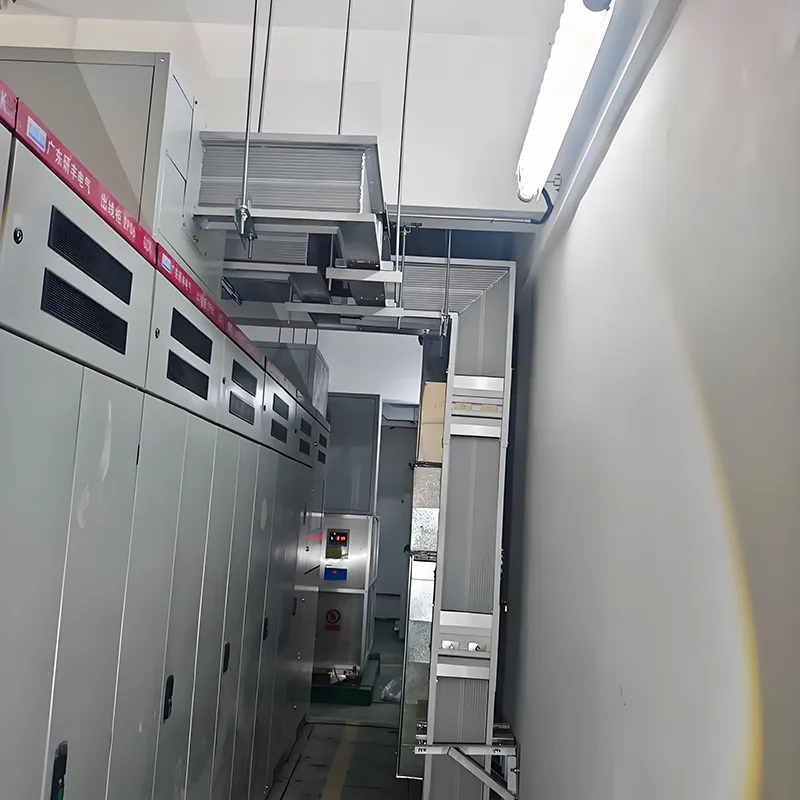

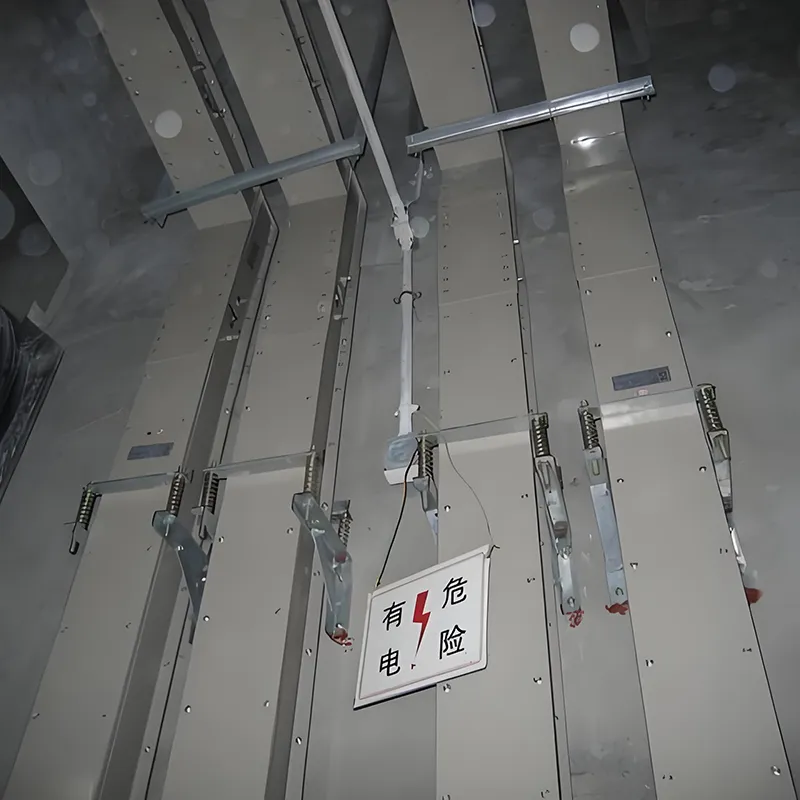

1. Eixos de distribuição de energia para edifícios altos

Roteado verticalmente em eixos de distribuição de energia, o sistema substitui os cabos tradicionais. Para a mesma capacidade de corrente, ocupa apenas um terço do espaço exigido pelos cabos, resolvendo eficazmente o problema crítico de espaço limitado em poços de distribuição de energia em arranha-céus. A sua estrutura totalmente fechada elimina perigos como infestação de roedores e riscos de incêndio, aumentando assim a segurança geral do sistema de distribuição de energia do edifício.

2. Transmissão Vertical de Energia em Plantas Industriais

Fornece fonte de alimentação de backbone vertical para equipamentos de grande escala e linhas de produção automatizadas em instalações industriais de vários andares. Sua alta densidade de corrente é ideal para layouts de equipamentos concentrados, enquanto sua capacidade de expansão modular suporta ajustes flexíveis nas linhas de produção.

3. Ambientes verticais especializados

Os produtos de resina fundida à prova d'água são adequados para transmissão vertical de energia em ambientes úmidos e corrosivos, como túneis subterrâneos e sistemas de transporte ferroviário. Os produtos resistentes ao fogo são aplicáveis ​​a cenários de distribuição vertical de energia com requisitos rigorosos de segurança contra incêndio, como aqueles encontrados nas indústrias petroquímica e de energia nuclear.

Valor do cliente

está situada na bela cidade costeira de Qingdao, na nova área da costa oeste. Fundada em 2005, a empresa é um fabricante líder especializado em produtos elétricos, incluindo bandejas de cabos, sistemas de barramentos e gabinetes de distribuição de energia. Nossa subsidiária, Qingdao Fenghua Electric Co., Ltd., opera em uma função complementar à nossa controladora, estabelecendo coletivamente uma matriz de produtos abrangente que abrange todo o espectro de equipamentos de distribuição de energia. Nos últimos anos, a empresa manteve um firme compromisso com a inovação, alcançando resultados notáveis ​​no domínio da conservação de energia e redução do consumo. Vários de nossos produtos – como eletrocalhas autotravantes e barramentos compostos de cobre-alumínio – conquistaram reconhecimento no mercado por seu alto valor agregado e conteúdo tecnológico avançado. Além disso, possuímos relatórios de testes abrangentes e certificados de certificação obrigatórios que cobrem uma ampla gama de especificações de dutos, o que nos permite satisfazer plenamente as diversas e multifacetadas necessidades de nossos clientes.

Ao escolher o barramento sanduíche vertical da Qingdao Fenghua Electric, você se beneficia de:

• Otimização do espaço: A utilização do espaço vertical é triplicada, tornando-o perfeitamente adequado para ambientes confinados típicos de poços de distribuição de energia.

• Eficiência Energética: Apresentando condutores de cobre de baixa resistência e um projeto estrutural de baixa reatância, reduz as perdas na distribuição de energia em 10% a 20% anualmente.

• Segurança e Confiabilidade: Incorporando um design anti-"efeito chaminé" juntamente com múltiplas camadas de proteção, estabelece uma robusta barreira vertical contra fogo.

• Adaptabilidade flexível: com uma interface de plug-in em camadas e recursos de instalação modular, ele acomoda futuros ajustes de layout de piso e requisitos de expansão de equipamentos.

• Garantia da marca: Apoiados por 18 anos de experiência em fabricação especializada da Qingdao Fenghua, oferecemos serviço pós-venda abrangente e suporte técnico.

Perguntas frequentes

1.O que é uma via de ônibus sanduíche vertical?

Um barramento sanduíche vertical é um sistema de distribuição compacto e de alta corrente com condutores de cobre empilhados, projetado para transmissão de energia vertical segura e eficiente em edifícios altos e oficinas industriais.

2.Quais são as classificações de corrente e tensão?

Os barramentos verticais da Fenghua Electric são classificados como 250A–6300A e ≤690VAC, adequados para várias aplicações de distribuição de baixa tensão e alta corrente.

3.Quais materiais são usados ​​para os condutores?

É usado cobre eletrolítico T2 de alta pureza, garantindo baixa perda, alta condutividade e confiabilidade a longo prazo.

4.Quais níveis de proteção estão disponíveis?

A proteção varia de IP54 a IP68, dependendo do modelo, tornando-o adequado para ambientes internos, externos e agressivos.

5. A via de ônibus pode ser usada em áreas propensas a incêndios?

Sim, o modelo resistente ao fogo apresenta isolamento classificado até 180°C e resistência a curto-circuitos projetada para operação segura em condições de incêndio.

6.Qual a altura que pode ser instalado verticalmente?

A instalação vertical pode atingir até 200 metros, dependendo do tipo de barramento e dos requisitos de carga.

7. A instalação é fácil?

Sim, o design modular e a estrutura compacta permitem uma instalação rápida e conveniente, reduzindo mão de obra e tempo de projeto.

8.Onde é comumente usado?

Ideal para poços de edifícios altos, oficinas industriais, fábricas, data centers e outros cenários verticais de distribuição de alta corrente.
